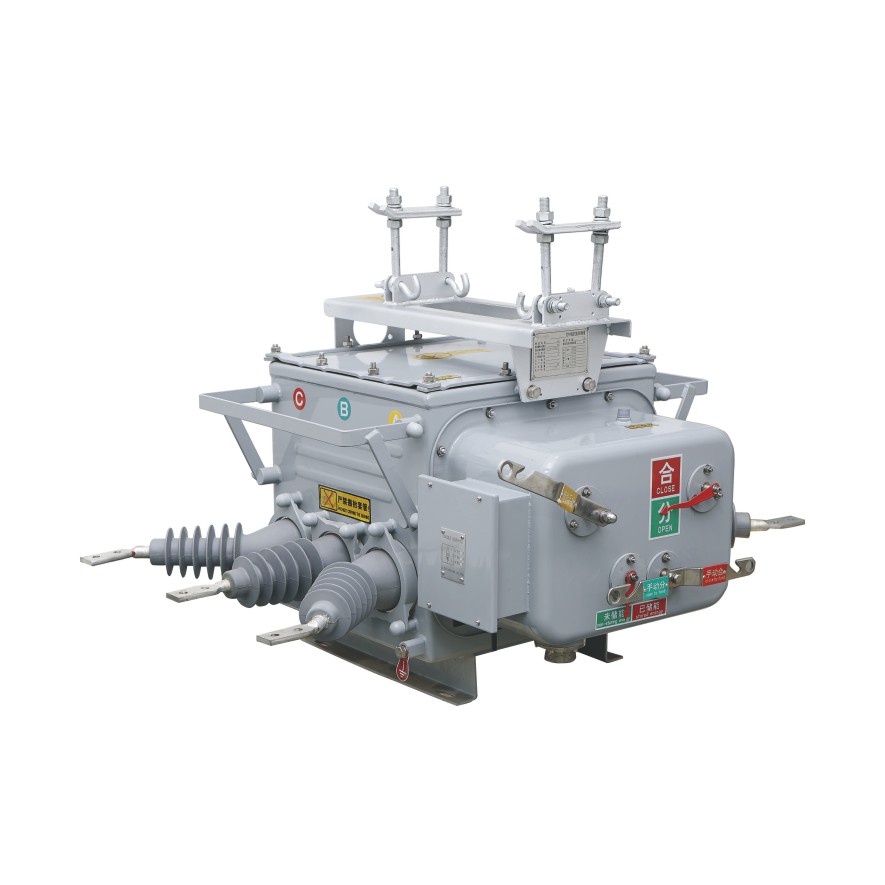

ZW20F-12戶外交流高壓分界真空斷路器

ZW20F-12技術參數

額定電壓

kV

12

額定頻率

Hz

50

額定電流

A

630

額定短路開斷電流

kA

20

額定關合電流峰值

kA

50

額定動穩定電流峰值

kA

50

4s熱穩定電流

kA

20

額定操縱順序

分-0.3s-合分180s-合分 Score-0.3s-Score180s-Score

額定儲能電機電壓

V

AC220

高/最低儲能電機電壓

V

AC242/87

額定合閘操作電壓

V

AC220

最高/最低合閘操作電壓

V

AC264/43

額定分閘操作電壓

V

AC220

最高/最低分閘操作電壓

V

AC264/43

合閘不同期

ms

≤2

分閘不同期

ms

≤2

SF6氣體額定壓力(表壓)

Mpa

0.01

額定短路電流開斷次數

次 Times

≥30

機械壽命

次 Times

10000
